Nos services d'électroérosion à fil CNC
Libérez la fabrication de précision avec Services d'électroérosion à fil CNC de Yigu Technologie. Notre avancé Usinage par électroérosion les solutions offrent une précision inégalée pour les pièces complexes, manipuler même des métaux trempés avec des forces de coupe nulles. Que vous ayez besoin de tolérances serrées pour des composants aérospatiaux ou d'usinage sur mesure pour des dispositifs médicaux, nous transformons vos créations en réalité de haute qualité, rapidement, de manière fiable, et de manière rentable.

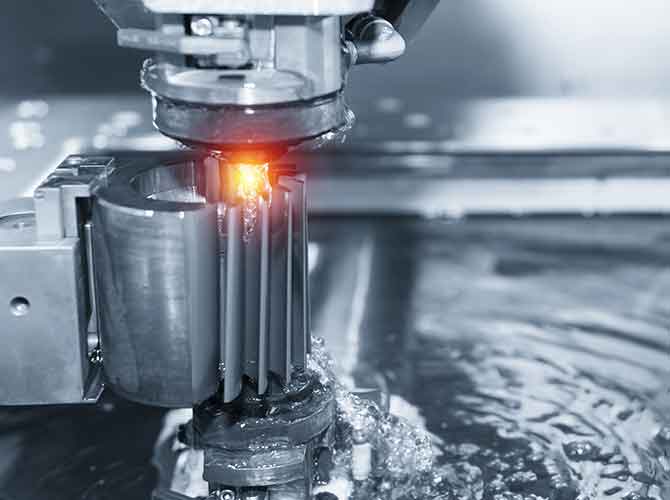

Qu'est-ce que l'électroérosion à fil CNC?
EDM à fil CNC (Usinage par décharge électrique de fil de commande numérique par ordinateur) est un révolutionnaire Usinage sans contact procédé permettant de façonner des matériaux conducteurs à l'aide d'étincelles électriques contrôlées. Contrairement aux outils de coupe traditionnels, il utilise un mince, fil sous tension (généralement en laiton ou en cuivre) éroder la matière, ce qui le rend idéal pour Usinage de précision de formes complexes.
À la base, Coupe de fil (un élément clé du Technologie EDM) évite le contact physique avec la pièce, éliminant l'usure et la déformation des outils. Ce Processus d'usinage excelle dans Découpe de métal tâches où la précision et la complexité sont essentielles, des petits composants électroniques aux grandes pièces industrielles.
Nos capacités d'électroérosion à fil CNC
La technologie Yigu Capacités d'électroérosion à fil CNC sont conçus pour répondre aux besoins de fabrication les plus exigeants. Nous combinons des équipements de pointe avec une ingénierie experte pour livrer:
| Capacité | Avantage clé | Exemple d'application typique |
| Formes complexes | Crée des géométries 2D/3D avec des angles vifs | Cavités de moisissures, supports aérospatiaux |
| Tolérances strictes | Atteint ±0,0001 pouce (0.0025 mm) précision | Implants médicaux, engrenages de précision |
| Rapports d'aspect élevés | Machines profondes, fonctionnalités étroites (jusqu'à 100:1) | Injecteurs de carburant |
| Usinage de parois minces | Gère des murs aussi fins que 0.005 pouces (0.127 mm) | Boîtiers électroniques |
| Usinage multi-axes | 5-contrôle d'axe pour les contre-dépouilles et les angles complexes | Pièces de moteur automobile |
| Usinage de grandes pièces | Traite des pièces jusqu'à 100" x 60" x 30" | Châssis de machines industrielles |
Nous proposons également Solutions d'usinage personnalisées et Usinage à grande vitesse pour réduire les délais sans compromettre la qualité.
Le processus d'électroérosion à fil CNC
Le Processus d'électroérosion à fil suit une séquence structurée pour garantir la précision et la cohérence. Vous trouverez ci-dessous une présentation étape par étape de notre Processus d'usinage par électroérosion:
- Conception & Programmation: Nous importons votre fichier CAO et générons un Contrôle du cheminement des fils programme pour définir l'itinéraire de coupe.
- Configuration de la pièce: Le matériau conducteur est fixé à une table, et le fluide diélectrique (eau généralement désionisée) est rempli pour refroidir le fil et éliminer les débris.
- Préparation du fil: Un fil d'électrode fin (0.004Diamètre "-0,012") est enfilé à travers la pièce à usiner, et Contrôle de la tension du fil est calibré pour éviter la casse.
- Érosion par étincelles: La machine envoie des impulsions électriques entre le fil et la pièce, créant de minuscules étincelles qui érodent la matière. Cela se produit jusqu'à 100,000 impulsions par seconde.
- Cycle d'usinage: Le fil se déplace le long du chemin programmé, façonner la pièce. Notre équipe surveille Paramètres d'usinage (tension, actuel, vitesse) en temps réel.
Finition: La pièce est retirée, nettoyé, et inspecté pour l'exactitude.
Matériaux compatibles avec l'électroérosion à fil CNC
Matériaux d'électroérosion doit être conducteur, mais notre processus gère une large gamme de métaux et d'alliages, même ceux trop durs pour l'usinage traditionnel.. Ci-dessous sont communs Matériaux usinables nous travaillons avec:
| Type de matériau | Exemples | Caractéristiques clés |
| Aciers trempés | A2, D2, Aciers à outils H13 | Haute résistance; idéal pour les moules/matrices |
| Acier inoxydable | 304, 316, 17-4 PH | Résistant à la corrosion; utilisé dans le médical/aérospatial |
| Titane | Ti-6Al-4V | Léger, résistance aux hautes températures |
| Métaux non ferreux | Cuivre, Laiton, Aluminium | Excellente conductivité; pour les pièces électriques |
| Métaux exotiques | Inconel, Hastelloy | Résistance extrême aux environnements (secteur de l'énergie) |
| Matériaux composites | Composites conducteurs | Alternatives légères aux métaux |
Note: Matériaux non conducteurs (par ex., plastiques) peut être usiné s’il est recouvert d’une couche conductrice.
Traitement de surface pour les pièces d'électroérosion à fil CNC
Après usinage, Traitement de surface améliore les performances de la pièce, apparence, et durabilité. Nous proposons une gamme d'options pour atteindre votre souhait Finition de surface et Qualité des surfaces:
| Méthode de traitement | Objectif | Rugosité de la surface (Râ) Réalisé |
| Polissage | Réduire les frictions; améliorer l'esthétique | 0.02–0,1 μm |
| Affûtage | Atteindre la planéité ou un contrôle dimensionnel strict | 0.05–0,2 μm |
| Anodisation | Ajouter une résistance à la corrosion (pièces en aluminium) | N / A (épaisseur du revêtement: 5–25 μm) |
| Placage | Améliorer la conductivité (cuivre/nickel) | 0.03–0,1 μm |
| Traitement thermique | Augmenter la dureté (aciers) | N / A (dureté jusqu'à 60 CRH) |
| Texturation des surfaces | Créez des motifs antidérapants ou décoratifs | Ra personnalisé (0.5–5 μm) |
Notre équipe assure Intégrité des surfaces en minimisant la zone affectée par la chaleur (ZAT) pendant l'usinage : un avantage clé de l'électroérosion à fil.
Tolérances: Quelle est la précision de l'électroérosion à fil CNC?
Tolérances sont l'épine dorsale de la fabrication de précision, et nos services CNC Wire EDM établissent les normes de l'industrie pour Précision dimensionnelle. Vous trouverez ci-dessous une comparaison de nos produits typiques Plage de tolérance contre. usinage traditionnel:
| Méthode d'usinage | Tolérance typique | Répétabilité | Cohérence |
| EDM à fil CNC Yigu | ±0,0001 pouce (±0,0025 mm) | ±0,00005 pouces | 99.9% |
| Meunerie traditionnelle | ±0,001 pouce (±0,025 mm) | ±0,0005 pouce | 98.5% |
| Découpe Laser | ±0,0005 pouces (±0,0127 mm) | ±0,0002 pouce | 99.2% |
Nous utilisons avancé Contrôle de tolérance logiciel et étalonnage régulier pour maintenir Haute précision—critique pour des industries comme l'aérospatiale et le médical, où même de minuscules écarts peuvent provoquer des échecs.
Avantages clés de l'électroérosion à fil CNC
Avantages de l'électroérosion à fil CNC en font le premier choix pour les, pièces de haute précision. Voici pourquoi les fabricants font confiance à cette technologie:
- Aucune usure des outils: Le fil est remplacé périodiquement, donc il n'y a pas d'ennui, garantissant des résultats cohérents dans l'ensemble 100+ pièces.
- Aucune force de coupe: Élimine la déformation de la pièce, parfait pour Usinage de parois minces ou des matériaux fragiles.
- Zone affectée par la chaleur (ZAT) Minimisation: Le fluide diélectrique refroidit la zone, réduisant le stress et les fissures.
- Rentabilité: Configuration plus rapide que les outils personnalisés, économiser 30 à 50 % sur la production en petits lots.
- Délais de livraison courts: Notre Usinage à grande vitesse réduit les temps de cycle de 20% par rapport à l’EDM standard.
Répétabilité: Des chemins programmés garantissent que chaque pièce correspond à la conception, ce qui est essentiel pour les chaînes d'assemblage.
Applications d'électroérosion à fil CNC par secteur
Applications de l'électroérosion à fil CNC couvrent presque tous les secteurs manufacturiers. Vous trouverez ci-dessous les principales utilisations dans les principales industries:
| Industrie | Applications courantes | Exigences clés satisfaites |
| Aérospatial | Aubes de turbines, composants du système de carburant | Tolérance de ± 0,0001 pouce, usinage du titane |
| Automobile | Inserts de moule, engrenages de transmission | Volume élevé, rentabilité |
| Médical | Instruments chirurgicaux, composants d'implants | Matériaux biocompatibles, finition de surface lisse |
| Électronique | Puces électroniques, broches de connecteur | Usinage de petites pièces, haute précision |
| Fabrication de moules | Cavités de moulage par injection, noyaux de matrice | Formes complexes, compatibilité avec l'acier trempé |
| Défense | Composants d'armes, boîtiers de capteurs | Durabilité, des tolérances serrées |
| Énergie | Pièces de turbines, composants de panneaux solaires | Usinage de métaux exotiques, rapports d'aspect élevés |
Techniques de fabrication avancées
Chez Yigu Technologie, nous combinons EDM à fil CNC avec l'avant-garde Techniques de fabrication pour optimiser l’efficacité et la qualité:
- Optimisation du parcours d'outil: Notre logiciel réduit le déplacement des fils de 15%, réduisant le temps d’usinage et l’utilisation du fil.
- Automation: Fonctionnement des systèmes de chargement/déchargement robotisés 24/7, augmenter la production de 40% pour les commandes à gros volume.
- Contrôle des processus: Surveillance en temps réel de Vitesse d'usinage et la tension garantit des résultats cohérents.
- Contrôle de qualité: Les contrôles post-usinage utilisent la CMM (Machines à mesurer tridimensionnelles) pour une précision de ± 0,00005 pouce.
Stratégies d'usinage: Nous utilisons « l'ébauche + cycles de finition » – enlèvement de matière rapide suivi d’un affinement de précision – pour équilibrer vitesse et qualité.
Études de cas d'électroérosion à fil CNC
Notre Études de cas démontrer comment nous résolvons des défis de fabrication complexes. Voici deux faits saillants:
Étude de cas 1: Usinage d'aubes de turbine aérospatiale
- Défi: Nous recherchons un client leader dans le domaine de l'aérospatiale 50 Aubes de turbine en titane avec une tolérance de ± 0,0002 pouce et un 0.05 finition de surface μm.
- Solution: Nous avons utilisé une électroérosion à fil CNC à 5 axes avec un fil en laiton de 0,006 pouce et des trajectoires d'outils optimisées.. Post-usinage, nous avons appliqué un polissage et un traitement thermique.
- Résultat: Toutes les lames répondaient aux exigences de tolérance; le délai de livraison a été réduit de 25% par rapport au fournisseur précédent du client.
Étude de cas 2: Production d'implants médicaux
- Défi: Une entreprise de dispositifs médicaux est requise 100 implants rachidiens en acier inoxydable à parois minces (0.008 pouces) et aucune déformation.
- Solution: Notre processus d'électroérosion sans contact évite les forces de coupe, et nous avons utilisé un fluide diélectrique pour minimiser les HAZ.
Résultat: 100% des implants ont réussi les tests de biocompatibilité; le client a renouvelé son contrat pour une commande de 500 unités.
Pourquoi choisir la technologie Yigu pour l'électroérosion à fil CNC?
Lorsque vous faites équipe avec nous, vous obtenez plus qu'un simple usinage : vous obtenez un partenaire de fabrication de confiance. Voici pourquoi les clients choisissent Yigu:
- Compétence: 15+ années d'expérience dans EDM à fil CNC; nos ingénieurs sont certifiés en usinage de précision.
- Qualité: OIN 9001 et certifié AS9100, avec 99.8% livraison à temps et 99.9% taux d'acceptation des pièces.
- Service client: Des gestionnaires de comptes dédiés fournissent 24/7 Assistance technique—de la revue de conception à la post-livraison.
- Innovation: Nous investissons dans les derniers équipements EDM (par ex., Sodic, Makino) proposer des produits de pointe Solutions personnalisées.
Solutions rentables: Notre optimisation des processus réduit les déchets de matériaux de 10 à 15 %, réduire vos coûts globaux.
